produkty - płyty gumowe uszczelniające

  1. Przeznaczenie
    do wyrobu uszczelnień pracujących statycznie w stanie nierozciągniętym
  2. Rodzaje płyt gumowych
    • SBR - stosowane w normalnych warunkach i obojętnych roztworach wodnych
    • NBR - odporne na działanie oleju, benzyny, tłuszczu
    • CR - podwyższona odporność na działanie warunków atmosferycznych i słabych kwasów
    • EPDM - odporne na działanie tlenu, ozonu, podwyższonej temperatury i promieniowania UV
    • SBR/AA - odporne na ścieranie i rozrywanie
    • NRL - przeznaczone do kontaktu z żywnością
  3. Odmiany
    • bez przekładek tkaninowych
    • z 1 lub 2 przekładkami tkaninowymi zwiększającymi odporność na rozdzieranie
    • obustronnie gładkie
    • z jednostronnym lub obustronnym odciskiem tkaniny
  4. Wymiary standardowe
    Grubość mm Szerokość mm Długość mm Ilość przekładek
    1 -
    1,5
    2
    2,5 ±0,3 1200 ±30 10000 ±100 1
    3
    3,5
    4 1 lub 2
    5
    6 ±0,5 5000 ±50
    8
    ±0,8
    10 ±1,0 1000 1000 ±30 -
    ±0,8 1200 5000 ±50 1 lub 2
    12 ±1,2 1000 ±30 1000 ±30 -
    ±0,8 1200 5000 ±50 1 lub 2
    15 ±1,5
    20 ±2,0
    25 ±2,5
    30 ±3,0 1000 ±30 1000 ±30 -
    35
    40 ±3,5
    50 ±4,0

    Produkcja płyty gumowych w wymiarach i tolerancjach wymiarowych innych niż standardowe możliwa jest po uprzednim uzgodnieniu.
  5. Specyfikacja techniczna
    Parametr Typ

    		SBR SBR/CR NBR/SBR EPDM
    Twardość, °ShA 65±5 65±5 65±5 60±5
    Wytrzymałość na rozciąganie, MPa, min 4 6 5 5
    Wydłużenie względne, %, min. 150 200 200 300
    Odporność na starzenie cieplne w powietrzu w temperaturze 70°C po 70



    - Rr,%, max. ±30 - - -
    - Er, %, max. -50 - - -
    - H, °ShA, max. ±10 - - -
    Odporność na starzenie cieplne w powietrzu w temperaturze 100°C po 70



    - Rr,%, max. - ±30 ±30 ±30
    - Er, %, max. - -50 -50 -50
    - H, °ShA, max. - ±10 ±10 ±10
    Odporność na działanie oleju V, %, 100°C/72 h

    		30
    Gęstość g/cm3 1,45 1,40 1,35 1,25

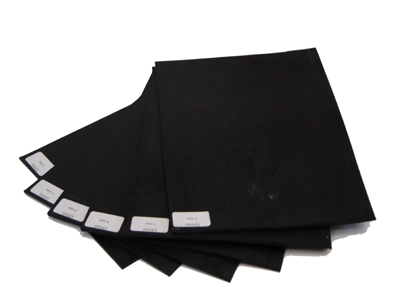

rys 1.

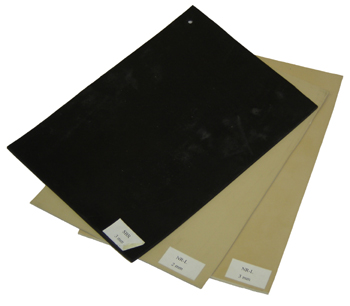

rys 2.
rys 3.
